鐵電材料是未來實現新型存儲技術的有力候選材料之一。鐵電體中的帶電疇壁厚度僅有亞納米，同時具有重要的傳輸特性，能夠作為納米電子學中的關鍵元件。精確地創建和操縱帶電疇壁，對于其功能特性的實現至關重要。浙江大學材料科學與工程學院張澤院士、田鶴教授團隊與新加坡國立大學材料科學與工程系Jingsheng Chen團隊、美國內布拉斯加大學林肯分校Evgeny Y. Tsymbal團隊等合作，在僅幾納米厚的鐵酸鉍薄膜中構建了一種全新的面內帶電疇壁，并在原子尺度上精準地操控它的逐層移動，實現了量化多阻態的憶阻行為。這一發現刷新了人們對于鐵電翻轉行為的理解，并為發展晶胞級新型存儲器提供了新策略。相關研究論文以“In-plane charged domain walls with memristive behaviour in a ferroelectric film”為題，于2023年1月18日在國際頂級學術期刊Nature上在線發表。論文評審專家認為：“以可預測的方式控制氧空位并確定性地創建帶電疇壁，作者的工作實現了一項重要的技術成就”；“帶電疇壁的穩定創建和控制帶來的量子化電導率和器件功能代表了這項工作的真正新穎性和影響力”；“基于該系統的通用憶阻設備為晶胞級規模的器件鋪平了道路”。

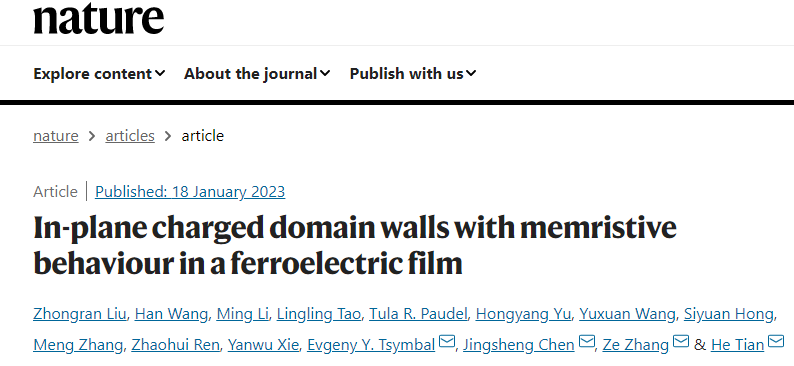

論文鏈接：【https://www.nature.com/articles/s41586-022-05503-5】
什么是“疇壁”？
圖：甲骨文中的“疇”
“疇”是一個古老的漢字。甲古文中的“疇”是一條田埂的兩側各有一塊田，表示整治過的農田。而現代科學大膽借用了這一意象：在鐵電材料中，不同的“疇”表示具有不同極化方向的區塊，疇與疇之間的分界稱為“疇壁”。

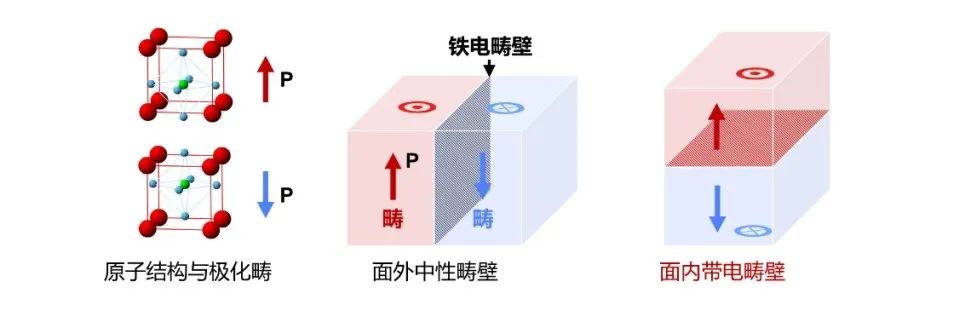

圖：鐵電極化與不同類型的鐵電疇壁
圖：鐵電極化與不同類型的鐵電疇壁
最近10年，科學界對“疇壁”的興趣日益濃厚，人們發現，鐵電材料中的帶電疇壁不僅厚度僅有亞納米，而且還表現出非常新奇的傳輸特性，疇壁的位置與翻轉模式賦予了材料許多有趣的宏觀特征，疇壁電子學成為一個新興的研究領域。這意味著，“疇壁”有可能在未來的納米電子中充當新型的“開關”或者“旋鈕”，從而產生新的納米電子器件。
“能否精確地創建與操縱帶電疇壁，是鐵電材料能否實現功能特性的關鍵。也是近年來疇壁電子學關注的焦點。”論文通訊作者之一，浙江大學田鶴教授說。田鶴多年來專注于先進透射電子顯微鏡學方法的開發，多鐵材料是他尤為關注的一類材料。“多鐵材料具有電荷、自旋、軌道等多個耦合自由度，而且具有鐵電、鐵磁、鐵彈、鐵渦等多種鐵序。”豐富的調控維度引導著科學家去探索新的新效應，設計新的應用。
疇壁的“華麗翻轉”
想象一下，如果要把兩塊磁鐵的N極貼到一起是很費勁的，鐵電薄膜內部也存在類似的現象。論文第一作者浙江大學博士后劉中然介紹：通常，在具有平面外電極化的鐵電薄膜中，會出現電中性的平面外疇壁，這時疇壁的能量密度和疇壁面積都保持在較低水平，容易保持穩定。而“帶電的平面內疇壁在鐵電薄膜中非常罕見。”

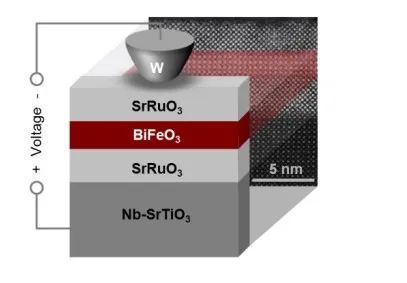

圖：原位實驗裝置與鐵電薄膜結構
這項工作中，研究團隊設計了一種SrRuO3/BiFeO3/SrRuO3的鐵電薄膜，通過在薄膜兩側施加不同的電壓，運用原位偏置技術，研究者觀察到了薄膜內部的鐵電疇的“華麗翻轉”：電壓為0伏時，薄膜內部沒有形成疇壁，表現為單一的鐵電疇結構；電壓為1伏時，薄膜平面內出現一個“尾對尾”配置的面內帶電疇壁，這層疇壁僅1個原子層厚度；當電壓為5伏時，面內帶電疇壁又被“擦除”了。

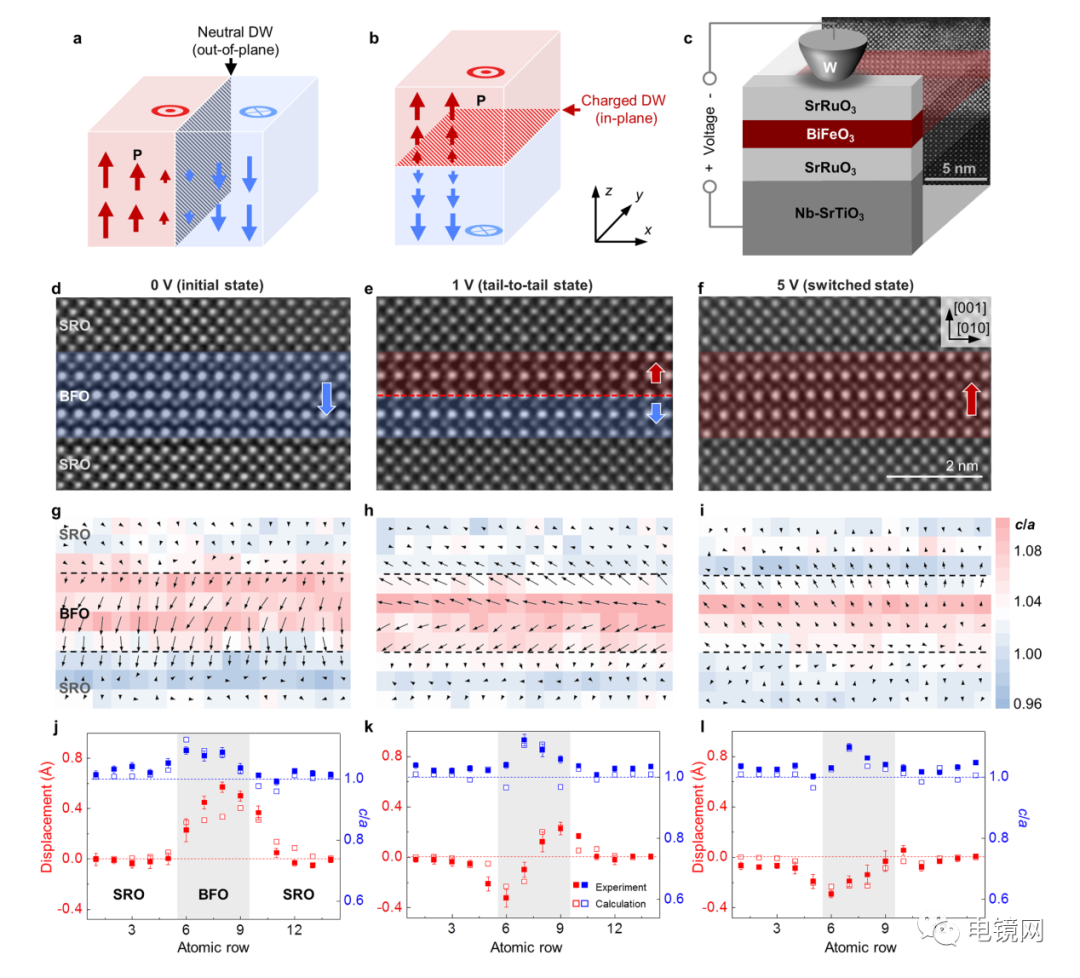

圖：在幾個單胞厚度的薄膜中構建尾對尾極化的面內帶電疇壁
“令人驚訝的是，這一結構中的面內帶電疇壁非常穩定，即使關閉偏置電壓，BFO薄膜仍會長時間保持‘尾對尾’極化。只有當電壓上升到5伏，帶電疇壁才會消失，極化完全翻轉。”劉中然說。
從前，疇壁的操作主要是在微米尺度上進行的，在原子尺度上的疇壁控制仍然缺乏。“我們的實驗直接觀測極化反轉過程，并達到了亞埃的空間分辨率。”田鶴說。
原子級逐層操控的“秘籍”
面內帶電疇壁不但能“創建”和“擦除”，研究團隊還在論文中展示了逐原子層移動面內疇壁的過程：當施加的偏壓從0.5變?yōu)?/span>1.5伏，“尾到尾”疇壁從一個BFO原子層穩定地遷移到另一個原子層，顯示出逐層極化的切換，疇壁就像在穩穩地“下樓梯”。

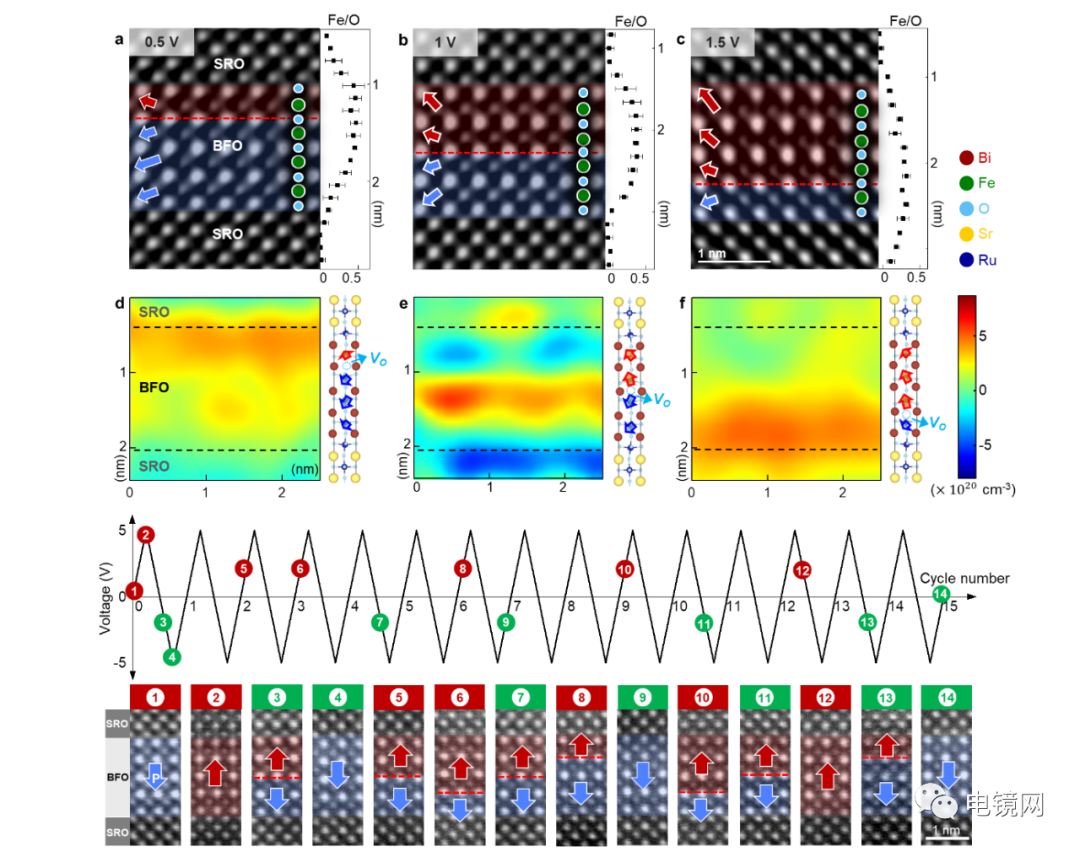

圖：精確控制帶電疇壁位置，疇壁上的電荷穩定存在
為什么“尾對尾”的面內疇壁如此穩定并能被精確操控？團隊對背后的機制進行了深入探索。“疇壁帶電從能量的角度講對疇壁的穩定是不利的，必然有一種潛在的機制來屏蔽疇壁處的極化電荷。”劉中然說。研究者使用EELS和同軸電子全息技術并輔以DFT計算，研究了疇壁遷移過程中的電荷分布。研究表明：SRO/BFO/SRO結構中的氧空位有助于穩定面內疇壁配置，氧空位提供正束縛電荷，在尾對尾疇壁上屏蔽負極化電荷，電荷進入界面形成穩定的疇壁結構。

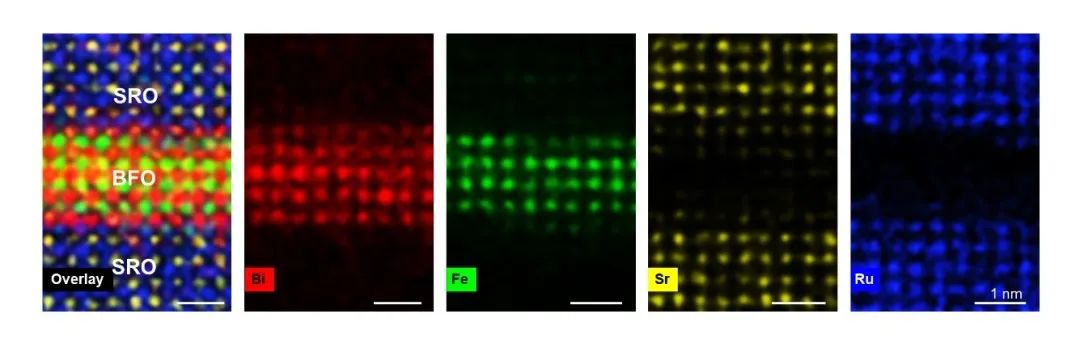

圖：高度對稱結構穩定了帶電疇壁和屏蔽電荷
“在疇壁上積累的氧空位是帶電疇壁穩定和運動的原因。”田鶴說，正電荷密度累積在平面內局部區域，正是帶電疇壁所在的位置。劉中然介紹，穩定的面內帶電疇壁形成和操控有兩大要素：一是全對稱的結構穩定了面內疇壁和屏蔽電荷；二是足夠小的鐵電層厚度保證面內疇壁的形成和逐層移動。“在實驗中，我們的鐵電層厚度僅有4個晶胞。”劉中然說。

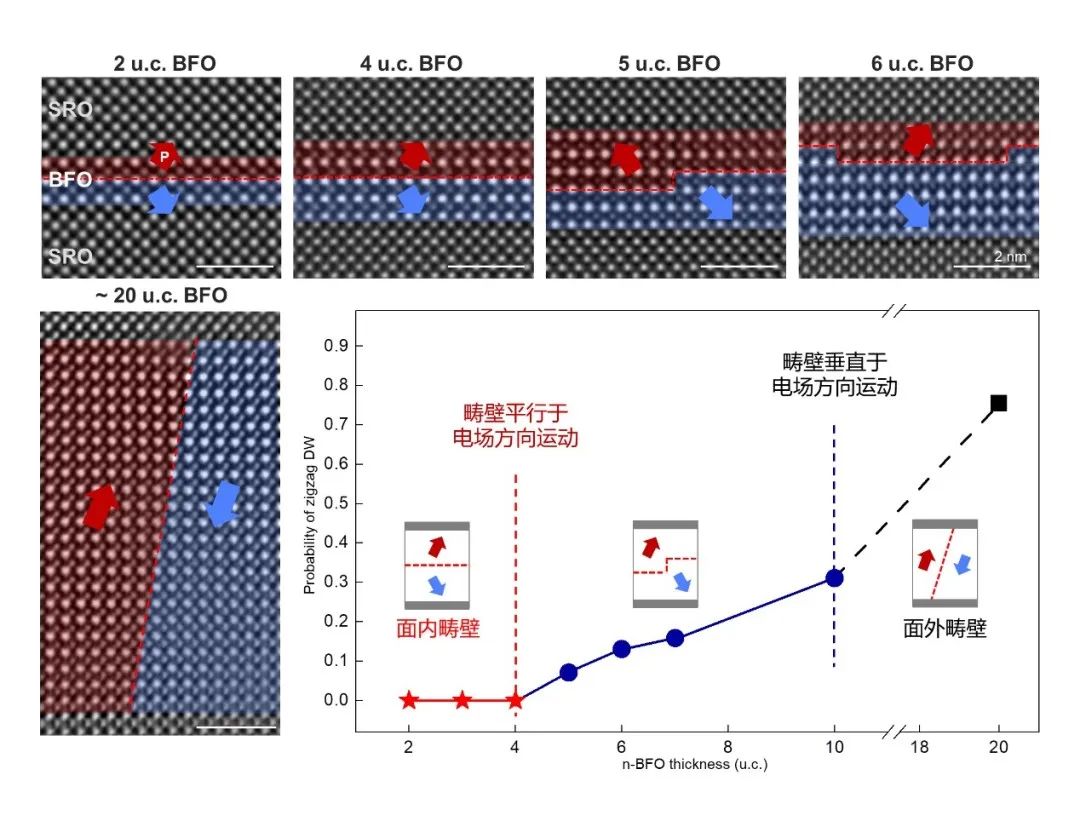

圖：足夠小的鐵電層厚度保證面內疇壁的形成和精確的逐層移動
有望構建新型憶阻器
我們正身處數字經濟迅猛發展的浪潮之中，無論是互聯網、云計算、還是AI技術都帶來了海量的數據。去年全球數據總儲量可能已經到數百億T,這一數字很有可能會在未來幾年再翻上數倍。但是，當前基于傳統馮諾依曼體系的存儲技術面臨能耗高、效率低的局限。針對爆炸式增長的數據存儲需求，我們亟待發展新型的存儲技術，其核心則是發展非易失、低功耗、高密度、高速度的功能器件。
“我們?cè)阼F電材料中實現了疇壁的創建和精確操控，這為下一步創造新型薄膜鐵電器件提供了可能。”田鶴說。實驗表明：疇壁在鐵電層上的運動伴隨著SRO/BFO/SRO 鐵電隧道結的電阻變化表現出獨特的憶阻特性，其特征在于多個非易失性電阻狀態。測量的電流和相關的電阻顯示隨著電壓的增加而明顯跳躍。

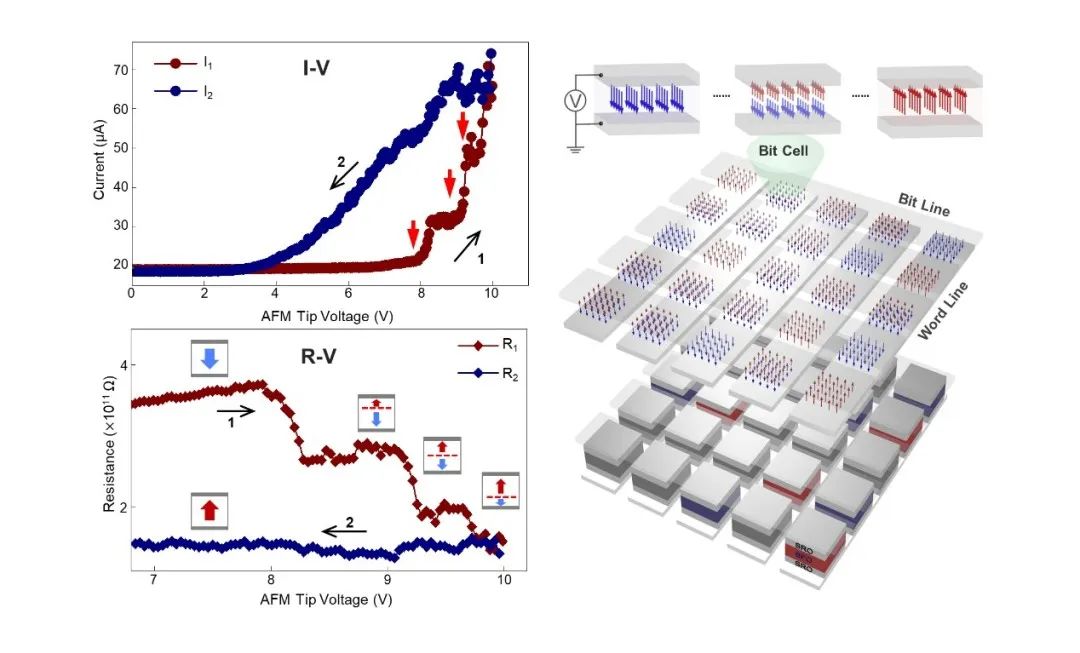

圖：原型器件中量化多阻態的電學特性及存儲陣列示意
“電阻以階梯狀模式降低，這與普通憶阻器的工作模式不同。”劉中然介紹，在普通憶阻器中，電阻的變化僅表現為導電絲形成或破裂。一系列的研究證明，多個電阻狀態的非易失特性，可以通過調整不同電壓值獲得。“也就是說，通過施加電壓，不僅可以實現逐層切換，還可以精確、可逆地控制多極化和電阻狀態。隨著帶電疇壁的運動，電阻可以在晶胞尺度上進行調制——這是多電阻狀態器件控制的最小尺度。”
田鶴指出，面內疇壁形成和逐層極化切換的機制具有普遍重要性，并且可能推廣到具有不同類型金屬電極和鐵電材料中。“我們認為，面內疇壁有望作為獨立單元應用于納米電子器件。”田鶴說，能被人工進行精確操控并在空間上跨級移動的鐵電疇壁，具有廣泛的功能特性，除了研究所展示的憶阻功能，它還將用于拓展其他的新型納米級疇壁器件。
本論文的第一單位為浙江大學，浙大材料科學與工程學院劉中然博士為第一作者，新加坡國立大學王瀚博士、美國內布拉斯加大學林肯分校李明博士為共同第一作者；浙江大學材料科學與工程學院、浙大電鏡中心田鶴教授為通訊作者，浙大團隊學術帶頭人張澤院士、新加坡國立大學Jingsheng Chen教授、美國內布拉斯加大學林肯分校Evgeny Y. Tsymbal教授為共同通訊作者。這項研究的團隊成員還包括浙大材料學院博士于洪楊、汪雨軒，浙大物理系博士洪思遠、張蒙，以及浙大材料學院任召輝教授和浙大物理系謝燕武教授。
該研究得到了國家重點研發計劃、國家自然科學基金、國家杰出青年科學基金、區域創新發展聯合基金（重點）、浙江省自然科學基金、中國博士后基金、浙江大學、硅材料國家重點實驗室的共同資助和支持。
圖文來源：研究團隊及求是風采
